CONTINUOUS LINE CREPE RUBBER (เครื่องจักรรีดยางเครฟ ระบบ Automatic)

ระบบนี้เป็นการติดตั้งเครื่องจักรรีดยางเครฟหลายๆตัว อนุกรมกันเป็น line ผลิตเพื่อการรีดแบบต่อเนื่องทำให้ได้ยางเครฟในปริมาณมากกำลังการผลิตกว่า 40 ตันต่อวัน
ข้อดีของระบบ Automatic
1.ใช้คนน้อย
2.กำลังผลิตสูง
ข้อเสีย
1.ค่าเครื่องจักรค่อนข้าแพง
2.ต้องใช้ความชำนาญในการคุมเครื่องจักร
3.ต้องมีการบำรุงรักษาที่สูง

อย่างไรก็ดีด้วยกำลังการผลิตที่สูงมากกว่า 40 ตันต่อกะ    ระบบนี้เหมาะสมกับโรงงานและสหกรณ์ขนาดใหญ่ครับ

ขั้นตอนการผลิตยางเครฟระบบอัตโนมัติ
1.นำก้อนยางก้นถ้วยเข้ากระบะพักยาง
รูปที่ 1 ภาพยางก้นถ้วยไหลออกจากกระบะพักยาง

2.ก้อนยางไหลจากกระบะโดยสายพาน

รูปที่ 2 สายพานลำเลียงก้อนยาง
3.ก้อนยางไหลเข้าเครื่องตัดย่อยยาง
รูปที่ 3 เครื่องหั่นก้อนยาง
4.ก้อนยางที่โดนหั่นแล้วไหลลงสู่สานพาน
รูปที่ 4 สายพานลำเลียงก้อนยางที่หั่นแล้ว
5.ก้อนยางที่ถูกหั่นแล้วจะถูกแช่น้ำเพื่อแยกสิ่งสกปรกออก
รูปที่ 5 ก้อนยางที่โดนหั่นแล้วและแช่น้ำล้างสิ่งสกปรก
6.ก้อนยางจะถูกตักไปเข้าบ่อล้างบ่อที่ 2 เพื่อเอาสิ่งสกปรกออก

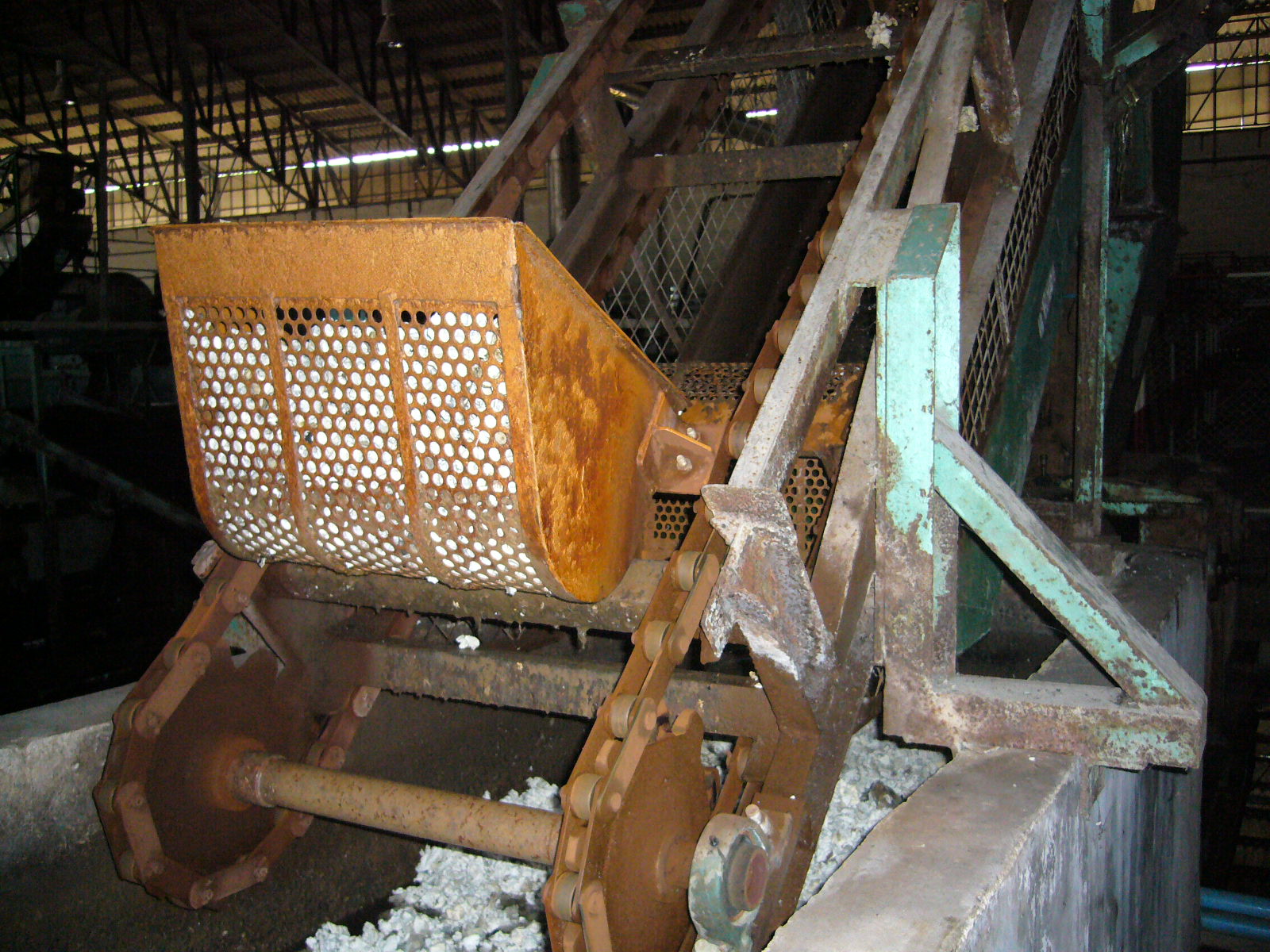

รูปที่ 6 Bucket ตักยางจากบ่อ
7.ลงล้างบ่อที่ 2
รูปที่ 7 บ่อล้างบ่อที่ 2
8.Bucket ตักยางเข้า Hopper เครื่องรีดเครฟเครื่องแรก

รูปที่ 8 Bucket ตักยางในบ่อล้าง

9.Hopper เครื่องรีดเครฟเครื่องแรก
รูปที่ 9  Hopper
10.เข้าเครื่องรีดเครฟ
รูปที่ 10 เครื่องรีดเครฟเครื่องที่ 2 รับยางมาตามสายพาน
11.วางระบบอนุกรมเครื่องจักร 5 เครื่อง
รูปที่ 11 วางอนุกรมเครื่องจักร

เทคโนโลยีการวางระบบ plant เครื่องจักรระบบอัตโนมัติโปรดติดต่อ
สมพงค์ 087-6923836
sompong10000@hotmail.com

ภาพทุกภาพใน  Blog นี้สงวนลิขสิทธิ์

และล่าสุดเทคโนโลยีเดินอัตโนมัติแบบใหม่...โปรดสอบถามครับ




Profile

HatyaigMechDesign (HMD)


เราผลิตเครื่องจักรกลในอุตสาหกรรม ที่ดำเนินงานมายาวนาน
รับผลิตและจำหน่ายเครื่องจักรรีดยางเครฟ แบบ Manual แบบSemi-Auto แบบ Automatic
ตามกำลังผลิตของลูกค้า

และเครื่องจักรในอุตสาหกรรมยางพารา รับออกแบบและวางระบบ plant เครื่องจักรโดยสามัญวิศวกรเครื่องกล รับดำเนินงานโปรเจ็คการตั้ง plant ทั่วประเทศ
เรามีประสบการณ์ในงานอุตสาหกรรมผลิตเครื่องจักร และเรายังมีเครื่องมือที่จะสามารถผลิตงานให้ท่านได้ตามประสงค์

ทางเรายินดีให้คำปรึกษาเรื่องเครื่องจักรยางเครฟทั่วราชอาณาจักรครับ
สมพงค์ 089-654-0349 หรือเมลย์มาคุยกันได้ sompong10000@hotmail.com

วันเสาร์ที่ 22 มกราคม พ.ศ. 2554

RETURNING MANUAL CREPE RUBBER PRODUCTION (เครื่องรีดยางเครฟแบบ Manual)

รูปที่ 1 ภาพยางเครฟขาวที่ได้จากการผลิต

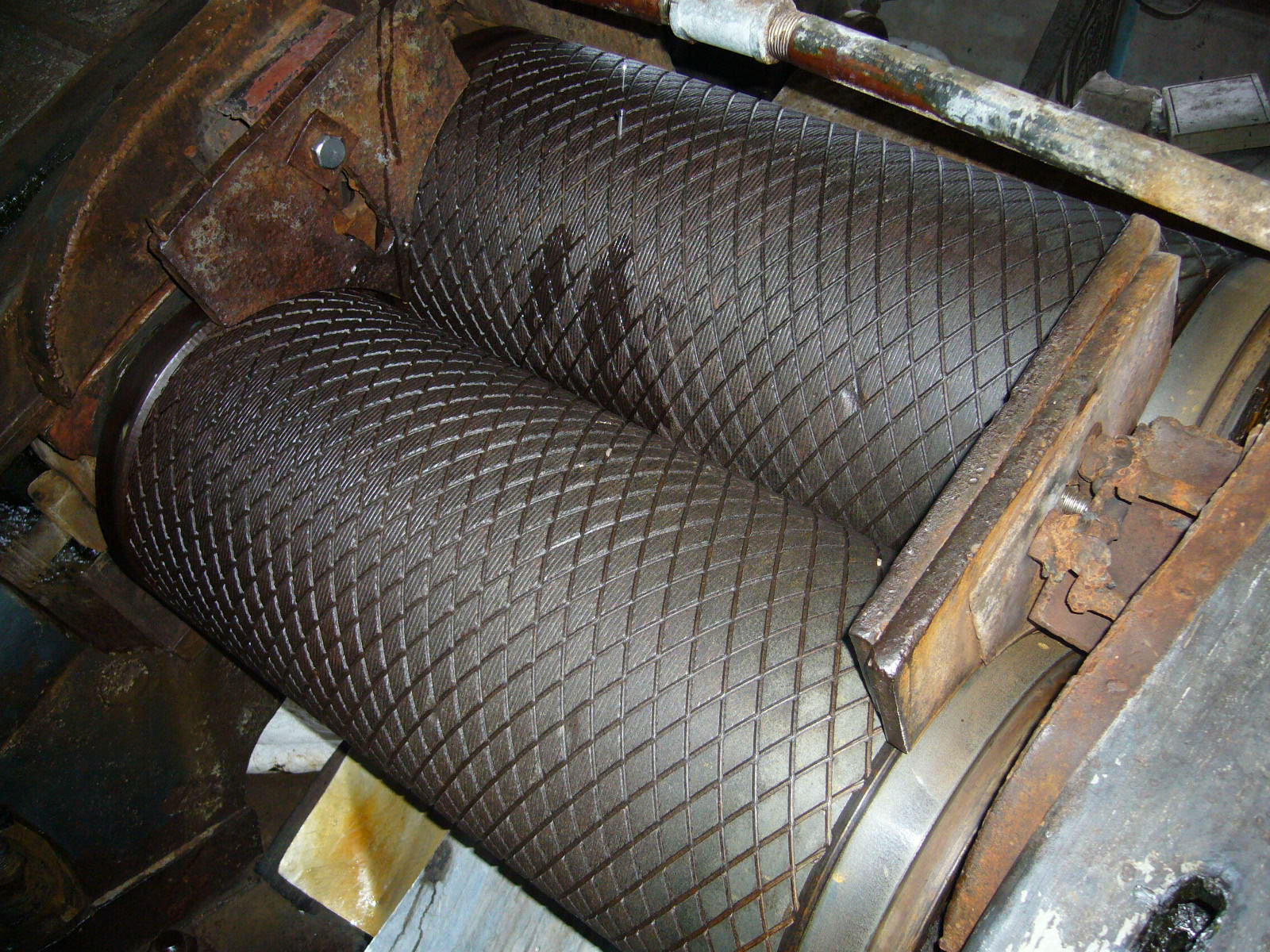

รูปที่ 2 ดอกลูกกลิ้งชุดแรก (ดอกหยาบ)





รูปที่ 3 ลูกกลิ้งชุดที่ 2 ซอยย่อยยาง






                                              รูปที่ 4 ดอกละเอียดบดให้ยางติดกันเป็นแผ่น
รูปที่ 5 เครื่องรีดลูกกลิ้งเรียบ เพื่อการปรับลดขนาดให้ยางเครฟบาง


รูปที่ 6 เครื่องรีดยางเครฟในอุตสาหกรรมโรงงานยาง



ยางเครฟที่ผ่านกระบวนการแปรรูปเป็นแผ่นแล้ว


เครื่องจักรรีดยางเครปที่ใช้ในโรงงานอุตสาหกรรม จะมีสองระบบคือ Manual และ ระบบ Semi-Auto เครื่องจักรที่ใช้ในระบบ Manual จะมีใช้ในโรงงานเก่าแถวภาคใต้หรือภาคตะวันออกซึ่งมีใช้อย่างยาวนาน (มากกว่า 15 ปีขึ้นไป) และจะเริ่มปลดประจำการและโรงงานแถวภาคใต้เริ่มใช้ระบบ Semi-Auto ในกระบวนการผลิตเมื่อเพิ่มกำลังผลิตกันอย่างแพร่หลาย เพราะฉะนั้นเครื่องจักรรีดยางเครฟแบบ Manual จะมีแต่เครื่องมือสองเท่านั้น หรือไม่ต้องสั่งผลิตขึ้นมาใหม่จากแบบเดิม

เครื่องจักรรีดยางเครปแบบ Manual มีข้อดีข้อเสียหลายประการดังนี้คือ
ข้อดี
1.บำรุงรักษาน้อย
2.รายละเอียดไม่ยุ่งยากซับซ้อนผู้ใช้เข้าใจได้ง่าย
(ไม่ต้องฝึกใช้เครื่องนาน)
3.แข็งแรงทนทานใช้นานระดับ 30 ปีขึ้นไปถ้าบำรุงรักษาดี
4.ถูกกว่าระบบ Auto
ข้อเสีย
1.กำลังการผลิตไม่มากเพราะต้องรีดซ้ำๆกันหลายๆรอบ
2.ต้องใช้กำลังคนงานเยอะ

อย่างไรก็ตาม ระบบ manual ก็ยังเหมาะสมกับงานในระดับอุตสาหกรรมครัวเรือนอยู่ดีอันเนื่องมาจาก Capacity ในการผลิตยางเครฟของระบบนี้มีกำลังผลิตใกล้เคียงกับความสามารถในการจัดหาวัตถุดิบของผู้ประกอบการ กล่าวคือกำลังการผลิตของเครื่องจักรประเภทนี้สามารถรีดยางเครฟได้กว่า 2.5-3 ตันยางเครฟ ต่อวันซึ่งนั่นก็เพียงพอที่จะผลิตยางเครฟในระดับครัวเรือนได้





วิธีการทำยางเครฟโดยเครื่อง Manual
1.จะใส่ก้อนยางถ้วยลงในเครื่องรีดยางเครฟและอัดรีดเลยโดยทำการรีดในเครื่องดอกหยาบ (ภาพที่2) ประมาณ 3 ครั้ง
2.แล้วจึงนำเอามารีดในเครื่องซอยยางในรูปที่ 3 ประมาณ 3ครั้ง
3.จากนั้นนำมาเข้าเครื่องรีดยางเครฟดอกละเอียดในรูปที่ 4 ประมาณ 3-5 ครั้ง แผ่นยางจะติดกันเองเป็นแผ่น
4.จากนั้นก็จะเข้ารีดแผ่นบางประมาณ  7-8 ครั้ง รวมทั้ง process ประมาณ 16 ครั้งเป็นอย่างน้อยเราก็จะได้ยางเครฟดังภาพครับ

สั่งเกตว่าเครื่องจักรในโรงงานจะมีขนาดใหญ่มาก และใช้กันมาเป็นเวลานานก่อนปลดระวาง
ในระบบ manual นี้ ทางโรงงานของเราพร้อมผลิตตามกำลังการจัดซื้อของลูกค้าได้ครับ
